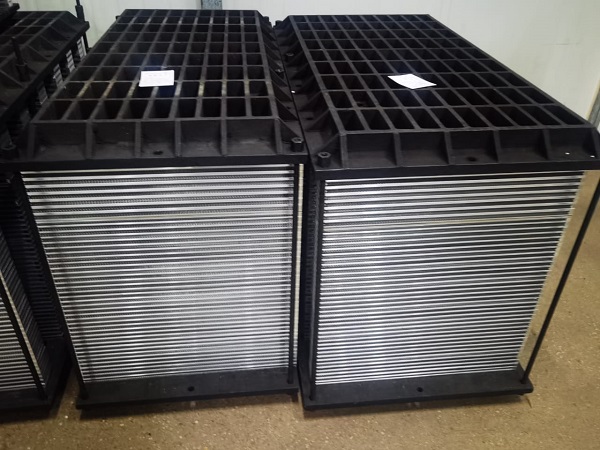

Trocadores de calor de barras de placas de alumínio

Trocador de calor de aletas de placas de alumínio

A aparência dos trocadores de calor de placa de alumínio elevou a eficiência de troca de calor do trocador de calor a um novo nível. Ao mesmo tempo, os trocadores de calor de barra de placa de alumínio têm as vantagens de tamanho pequeno, peso leve e podem lidar com mais de dois tipos de mídia. Atualmente, os trocadores de calor de barra de placas de alumínio têm sido amplamente utilizados em petróleo, química, processamento de gás natural e outras indústrias.

Estrutura do produto:

Os trocadores de calor de barra de placa de alumínio geralmente consistem em divisórias, aletas, barra e defletores. Aletas, defletores e vedações são colocados entre duas partições adjacentes para formar uma camada intermediária, chamada de canal. Tais intercamadas são empilhadas de acordo com diferentes métodos de fluido e soldadas em um todo para formar um feixe de placas. O feixe de pratos é um prato. O núcleo do trocador de calor de aletas, juntamente com os cabeçotes necessários, tubos de conexão, suportes, etc., constituem um trocador de calor de placas aletas.

Princípio de trabalho:

Do ponto de vista do mecanismo de transferência de calor, o trocador de calor de barra de placa de alumínio ainda é um trocador de calor de ombro. Sua principal característica é que possui uma superfície de transferência de calor secundária estendida (aletas), para que o processo de transferência de calor ocorra não apenas na superfície de transferência de calor primária (baffles), mas também na superfície de transferência de calor secundária ao mesmo tempo. O calor do meio no lado de alta temperatura é derramado no meio no lado de baixa temperatura uma vez, e parte do calor é transferido ao longo da direção da altura da superfície da aleta, ou seja, ao longo da direção da altura da aleta , há uma partição para derramar calor e, em seguida, o calor é transferido por convecção para o meio lateral de baixa temperatura. Como a altura da aleta excede em muito a espessura da aleta, o processo de condução de calor ao longo da direção da altura da aleta é semelhante ao de uma haste guia homogênea e delgada. Neste momento, a resistência térmica da aleta não pode ser ignorada. A temperatura mais alta em ambas as extremidades da aleta é igual à temperatura da partição. Com a convecção e liberação de calor entre a aleta e o meio, a temperatura continua diminuindo até a temperatura do meio no meio da aleta.

Aplicativo:

Os trocadores de calor de barra de placa de alumínio têm sido cada vez mais amplamente utilizados em vários setores industriais devido ao seu desempenho superior e tecnologia madura.
1. Equipamento de separação de ar: Os trocadores de calor de baixa temperatura, como o trocador de calor principal, o subresfriador e o evaporador de condensação do equipamento de separação de ar, adotam trocadores de calor de aletas de placa, que podem economizar investimentos e custos de instalação do equipamento e reduzir o consumo de energia da unidade .
2. Indústria petroquímica: trocador de calor de aletas de placas tem as vantagens de grande capacidade de processamento, bom efeito de separação e baixo consumo de energia. Tem sido usado na separação criogênica de etileno, lavagem de nitrogênio de amônia sintética, gás natural, separação e liquefação de gás de campos petrolíferos e outros processos.
3. Máquinas de construção: Após mais de 20 anos de pesquisa e prática, países ao redor do mundo produziram e usaram trocadores de calor de aletas de placa em lotes em radiadores de automóveis e locomotivas, refrigeradores de óleo de escavadeiras, radiadores de refrigeradores e radiadores de transformadores de alta potência. dispositivo.

PERGUNTAS FREQUENTES:

Q: Quanto tempo é o seu tempo de entrega?
R: geralmente 5-7 dias se as mercadorias estiverem em estoque. Ou 15-20 dias se as mercadorias não estiverem em estoque, é baseado na quantidade.
P: você fornece amostras? É gratuito ou extra?
R: sim, podemos fornecer amostras gratuitamente, mas não pagamos pelo frete.
Q: Quais são as suas condições de pagamento?
Um pagamento
Se você tiver mais perguntas, sinta-se à vontade para entrar em contato conosco.
